WO2023082232 - APPARATUS AND METHOD FOR X-RAY FLUORESCENCE IMAGING
National phase entry:
Publication Number
WO/2023/082232
Publication Date
19.05.2023
International Application No.
PCT/CN2021/130539
International Filing Date
15.11.2021
Title **
[English]
APPARATUS AND METHOD FOR X-RAY FLUORESCENCE IMAGING
[French]
APPAREIL ET PROCÉDÉ D'IMAGERIE PAR FLUORESCENCE DE RAYONS X
Applicants **
SHENZHEN XPECTVISION TECHNOLOGY CO., LTD.
Inventors
CAO, Peiyan
LIU, Yurun
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
CNIPA
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2068 | |
| EPO | Filing, Examination, Granting | 15035 | |
| Japan | Filing, Examination, Granting | 2417 | |
| South Korea | Filing, Examination, Granting | 2494 | |
| USA | Filing, Examination, Granting | 5940 |
Total:
27,954
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[English]

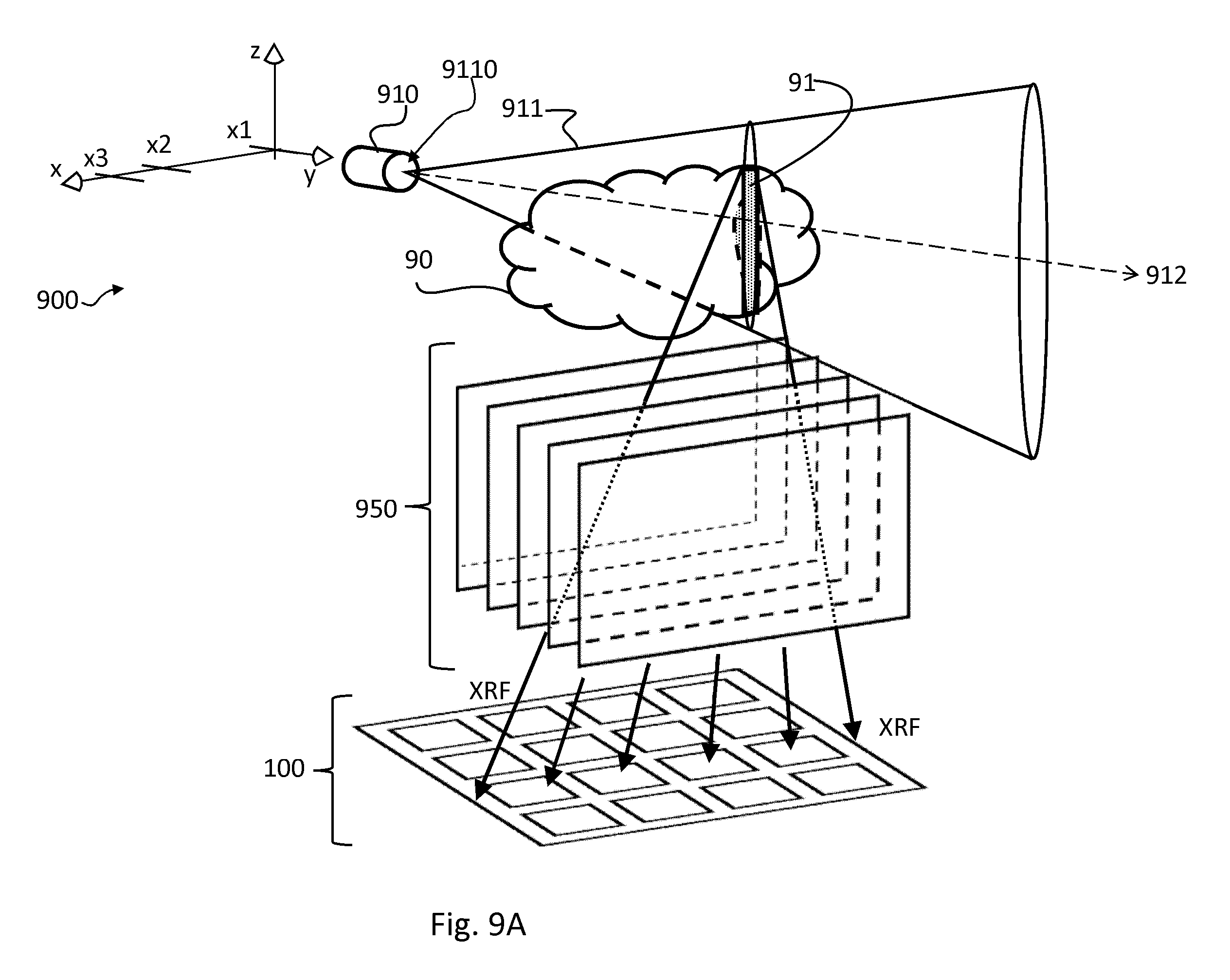

Apparatus(900) and methods of X-ray fluorescence (XRF) imaging use a radiation source(910) to stimulate XRF from only a slice(91) of an object(90) by projecting a radiation beam through only the slice(91). An X-ray detector stack(1000) having a plurality of mutually parallel semiconductor X-ray detectors(100) is provided. A collimator(950) having a plurality of parallel collimator plates(951) is positioned between the object(90) and the X-ray detector stack(1000). The radiation beam is not parallel to the collimator plates(951). Neighboring pairs of the collimator plates(951) allow XRF from only respective portions of the slice(91) to reach respective subsets of the pixels(150). For each of the respective pixel(150) subsets the X-ray detector(100) sums signals generated in the pixel(150) or pixels(150) of the respective subset. A pixel pitch(y151) of the X-ray detectors(100) in the X-ray detector stack(1000) is an integer multiple of a plate pitch of the collimator(950).[French]
L'invention concerne un appareil (900) et des procédés d'imagerie par fluorescence de rayons X (XRF) qui utilisent une source de rayonnement (910) pour stimuler une XRF à partir d'une seule tranche (91) d'un objet (90) en projetant un faisceau de rayonnement uniquement à travers ladite tranche (91). L'invention concerne également un empilement de détecteurs de rayons X (1000) comportant une pluralité de détecteurs de rayons X à semi-conducteurs (100) parallèles entre eux. Un collimateur (950) comportant une pluralité de plaques de collimateur parallèles (951) est positionné entre l'objet (90) et l'empilement de détecteurs de rayons X (1000). Le faisceau de rayonnement n'est pas parallèle aux plaques de collimateur (951). Des paires voisines des plaques de collimateur (951) permettent à la XRF, uniquement de parties respectives de la tranche (91), d'atteindre des sous-ensembles respectifs des pixels (150). Pour chacun des sous-ensembles de pixels (150) respectifs, le détecteur de rayons X (100) additionne les signaux générés dans le pixel (150) ou les pixels (150) du sous-ensemble respectif. Un pas de pixel (y151) des détecteurs de rayons X (100) dans l'empilement de détecteurs de rayons X (1000) représente un multiple entier d'un pas de plaque du collimateur (950).
